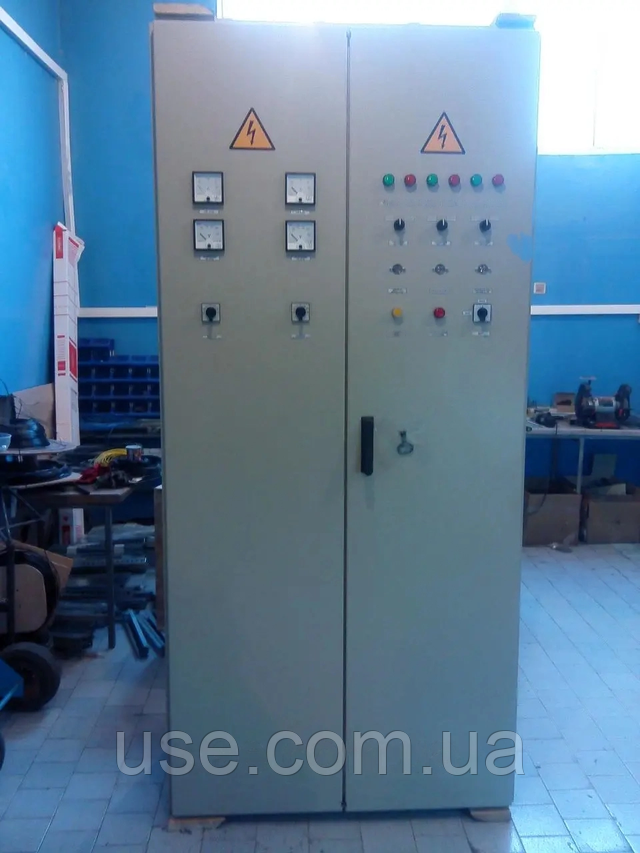

Шафа оперативногоструму 50 Аг, 220 В, ШОТ, SOT, ШОС, ШОТ1М-220-50-17, фото 2Шафа оперативногоструму 50 Аг, 220 В, ШОТ, SOT, ШОС, ШОТ1М-220-50-17, фото 3Шафа оперативногоструму 50 Аг, 220 В, ШОТ, SOT, ШОС, ШОТ1М-220-50-17, фото 4

Шафа оперативногоструму 50 Аг, 220 В, ШОТ, SOT, ШОС, ШОТ1М-220-50-17

від 322 000 ₴

  • Під замовлення
clockВідправка з 16 липня 2024
Шафа оперативногоструму 50 Аг, 220 В, ШОТ, SOT, ШОС, ШОТ1М-220-50-17
Шафа оперативногоструму 50 Аг, 220 В, ШОТ, SOT, ШОС, ШОТ1М-220-50-17Під замовлення
від 322 000 ₴
+380 (66) 469-68-44
  • +380 (96) 430-52-05
    (Viber, Telegram, WhatsUp)
  • +380 (44) 334-42-81
+380 (66) 469-68-44
  • +380 (96) 430-52-05
    (Viber, Telegram, WhatsUp)
  • +380 (44) 334-42-81
повернення товару протягом 14 днів за домовленістю
Опис
Характеристики
Специфікації

Шафа оперативного струму 50 Ah, AH, Ач, 220 В, V, Volt, ШОТ, SOT, ШОС, ШОТ1М-220-50-17

За техумови від обленерго Вам необхідно придбати ШОС, чи  ШОТ,  чи  SOT, чи  ШОТ1М для будівництва Вашої підстанції  чи реконструкції ПС 10/0,4, 35/0,4, 110/10/0,4, 110/35/10кВ, 150/10кВ  обленерго, залізниці чи укренерго, до якої Ви підключаєтеся? Відправляйте нам специфікацію, опитувальний лист,  ТЗ шафи постійного оперативного струму, отримуйте від нас ЗНИЖКУ на шафу, купуйте й насолоджуйтесь перевагами від наднадійної роботи ШОТа!



Місцезнаходження складу:       м. Київ

Доставка по Україні:                  не врахована в ціні

Доставка по Києву:                    Нова пошта, післяплата або самовивіз

Поточні акції та знижки:           ТАК!

Технічні та якісні характеристики шафи живлення постійним струмом VDC з вмонтованими акумуляторними батареями АБ та випрямлячами / зарядними присторями Параметри

 Тип АБ, що можливий до використання в ШОС

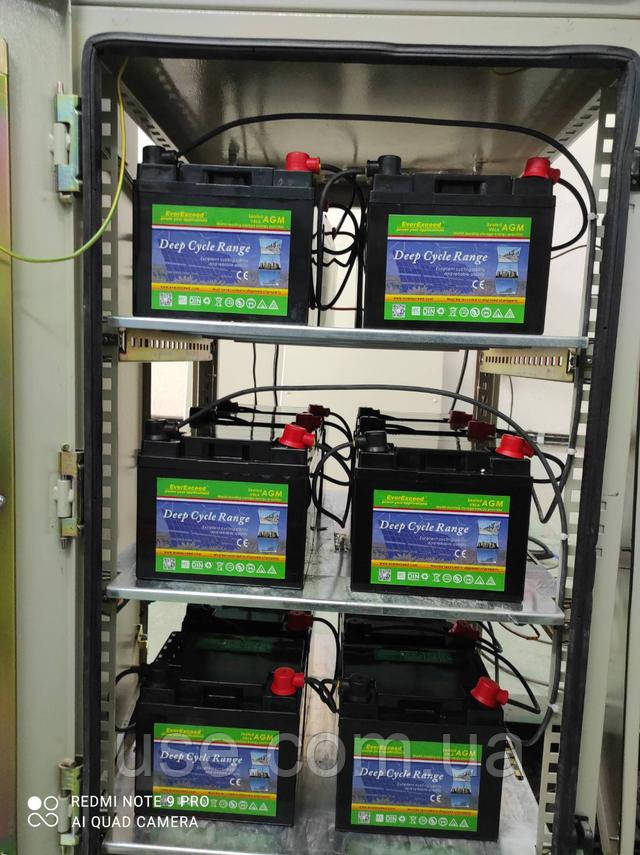

Використовуються акумулятори типу свинцево - кислотні, стаціонарні,гелеві, з желеподібним електролітом, DryFit, GEL, AGM, VRLA.

Час експлуатації шафи ШОС

Більш 25 років (при заміні акумуляторів)

Кількість в комплекті шаф, штук

1 шафа

Ступінь захисту шафи, варіанти виконання

IP54

Габаритні розміри однієї шафи (можливі не стандартні розміри виконання шафи)

2200х600х600

Робоча температура, ° С (типове виконання):

Робоча температура, ° С ( нетипове виконання):

-10 ... +40;

-40 … +40 з додатковим захистом від випадіння конденсату

Можливі виробники комутаційного / вимірювального обладнання в шафі ШОС

Автомати: Schnieder Electric, Eaton, ETIMAT

Клеми: Phoenix Contact, Wiedmuller, Wago, Klemsun

Амперметри, вольтметри: Frer, Мегометр та ін..



Хочете знати де встановлені наші шафи постійного струму? Бажаєте мати референцію з поставок в т.ч. на обленерго?

Такі документи, як: референція, гарантійні зобов'язання виробника, гарантія  на участь в тендерних закупівлях ми надамо, напротязі 1 робочого дня.

Щоб відкинути всі ваші сумніви у якості обладнання, ми надамо Вам контактні дані головних енергетиків підприємств де експлуатуються наші шафи DC вже понад 10 років.

Телефонуйте, надсилайте нам свої запити, отримайте детальну інформацію перемагайте в закупівлях та отримуйте більш ніж заплановані доходи, від поставки замовнику наших шаф!



Шафа ШОС типу SOT-01 входить до складу системи оперативного постійного струму підстанцій 6, 10, 35, 110, 150 кВ і фиконує функції:

  1. прийому електроенергії від джерел живлення змінного струму АС;
  2. перетворення змінної напруги в стабілізовану напругу постійного струму;
  3. підключення на шини постійного струму акумуляторної батареї АБ;
  4. розподілу енергії постійного струму споживачам

Щит постійного струму SOT-01-01 використовується для гарантованого живлення найбільш важливих споживачів на електричних станціях, підстанціях та інших енергетичних об'єктах, якими є ланцюги релейного захисту, системи автоматики і електромагніти управління вакуумними вимикачами. Високий рівень надійності забезпечення постійним  струмом досягається завдяки використанню, як гарантованого джерела постійного струму, стаціонарних акумуляторних батарей, що виробляються за технологіями AGM та DryFit GEL відомих сертифікованих світовими лабораторіями виробників EverExeed, Sonnenschein, Sprinter, Marathon, SunLight, Pulsar, Exide А400, А412, А406, A500, A512, A600, А612, A700, А712, А706, А706, SP-12-50



Шафа постійного струму:

  1. Живить напругою змінного струму АС від панелі власних потреб ПВП, ЩСН, ЩВП, ШВП, ПСН;
  2. Живлення напругою постійного струму DC від акумуляторної батареї, щовходить до складу ШОС;
  3. Розподіл напруги постійного струму між споживачами;
  4. Селективний захист вводів і ліній, що відходять від струмів перевантаження і КЗ;
  5. Безперервний автоматичний контроль рівня напруги на шинах, і формування сигналу про відхилення напруги від номінального значення;
  6. Постійний автоматичний контроль опору ізоляції мережі постійного струму щодо «землі», і формування сигналу про зниження опору ізоляції нижче допустимого значення;
  7. Сигналізацію положення автоматичних вимикачів;
  8. Формування узагальненого аварійного сигналу при спрацьовуванні захистів, відсутність напруги живлення ланцюгів сигналізації, напруги живлення зарядних пристроїв;
  9. Вимірювання основних параметрів акумуляторної батареї за допомогою аналогових вимірювальних приладів.



В комплект поставки шафи входить:

  • паспорт,
  • керівництво з експлуатації,
  • відомість ЗІП, схеми електричних з'єднань,
  • схеми електричні принципові, переліки елементів,
  • габаритне креслення



Галузі застосування:

Шафи, щити постійного струму застосовуються при будівництві реконструкції, технічному переоснащенні електричних підстанцій РУ, ЗРУ, ЗРП, ВРУ, ВРП,  ПС, РП КТП, БКТП, ЗТП, КТПСН, ЗТП, ТП напругою мережі  6 - 150 кВ

Основні
Країна виробникУкраїна
Тип обладнанняШафа
Кількість шаф1 шт.
Кількість фаз3
Номінальна напруга головного ланцюга220 В
Номінальний струм30 А
Частота50 Гц
Кількість обслуговуваних сторін2
Кількість виходів16
Кількість однофазних ліній, що відходять16
КонструкціяСуцільнозварна
Тип монтажуПідлоговий
РозташуванняВертикальне
Тип управлінняАвтоматичне/Ручне
Ступінь захисту IP54
ЗастосуванняВ приміщенні/Уличне
Габаритні розміри
Висота2200 мм
Ширина600 мм
Глибина600 мм
Захист
ЗамокВрізний
Захист від короткого замиканняТак
Захист від перевантаженняТак
Індикація режиму роботиТак
Індикація перевантаженняТак
ОпломбуванняТак
Антивандальне виконанняТак
Додаткові характеристики
Оглядове віконцеТак
Прозорі дверіТак
Автоматичний вимикачТак
МатеріалМетал
Мінімальна робоча температура-40 град.
Максимальна робоча температура40 град.
Користувальницькі характеристики
Тип щитапостійного струму
Ступінь захисту, IP54
Застосування У приміщенні/Рожевий
Інформація для замовлення
  • Ціна: від 322 000 ₴
