Шафа постійного струму SOT-01-02, ШОТ1М- 220-100-17 з додатковими DC/AC інверторами

Шафа постійного, оперативного струму ШОС-А, SOT-01-02, ШОТ1М-220-100-17 DC + АС, із зарядними пристроями 10А, 20А, 30А, 40А, та надійними свинцево-кислотними акумуляторами 100, 110 А*Год, Ач, АН, Ah, Ампер годин, Ампер Годин, AGM, GEL, FT, Sprinter, FIAMM, FAAM, Varta, Marathon, Ventura, EverExceed, термін служби, експлуатації аккумуляторів 10, 12, 15 років

Місцезнаходження складу:       м. Київ

Доставка по Україні:                  не врахована в ціні

Доставка по Києву:                    Нова пошта, післяплата або самовивіз

Поточні акції та знижки:           ТАК!

 Ви маєте виробничу потребу в забезпеченні гарантованим живленням 220 Вольт DC постійним струмом вторинного обладнання електропідстанції? Але у Вас є додаткова необхідність живлення абонентів  змінним струмом AC 220V?

Замовляйте 2 в 1, а саме щит власних потреб постійного та змінного струму 380 / 220 В,  АС + DC!!!

Надсилайте свою специфікацію, опитувальний лист, ТЗ заводу виробнику з проекту або однолінійку шафи постійного оперативного струму, отримуйте від нас комерційну пропозицію, знижку на шафу, р/ф, договір, гарантію, купуйте й насолоджуйтесь перевагами від наднадійної роботи та бюджетної вартості ЩВП / ЩСН українського виробництва!



Технічні та якісні характеристики шафи живлення постійним струмом VDC з вмонтованими акумуляторними батареями АБ та випрямлячами / зарядними присторями	Параметри
Напруга ланцюгів шафи / вихідна напруга В, Вольт, V	220 В, VDC та VAC

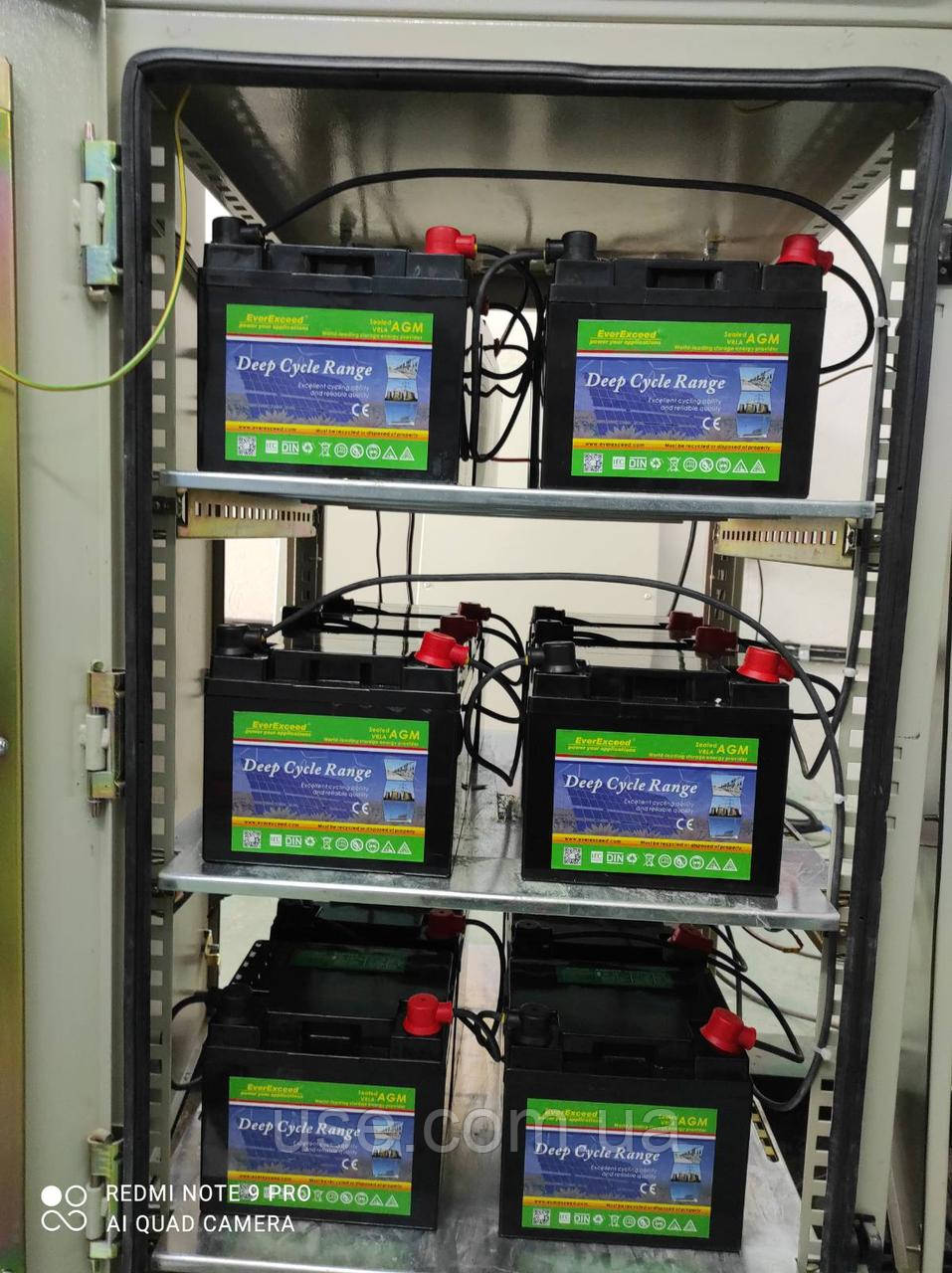

Емність вмонтованих акумуляторних батарей, Аг, Ач, Ампер Годин	100 Аг
Напруга живлення В, Вольт, V	220 або 380 Вольт
Номінальний струм навантаження з 2 або 4 штук  ПЗП випрямлячами, зарядними модулями	10А або 30А
Вихідна напруга шафи живлення постійним струмом В, VDC, Вольт	220V DC
Вихідна напруга шафи живлення змінним струмом В, VAC, Вольт	220V AC
Номінальна потужність вмонтованого інвертора, кВА, KVA	1,5 кВА
Виробник, країна, бренд	Premko, Україна, SOT-01-02
Можлива назва шафи оперативного постійного струму	По проектній документації, кошторису, ТЗ, ОЛ можливі наступні назви: ШОС, ШОТ, SOT-01-02, ШОТ1М, ШПКЕ, ЩПС, ЩПС-380-220-100, ЩПТ, ЩПКЕ  шафа, джерело гарантованого живлення 3:1 фаз струмом 8А, 10А, 24А, 30А, вихідною напругою 220В з вмонтованими акумуляторами 12V,17шт. х 100Аг, зарядно-живлячий, підзарядний, випрямляючий пристрій випрямляч постійного та  інвертор змінного струму, шафа DC з інвертором
Можлива кількість, ПЗП, ПЗВП	2 або 4 штук
Виробник та тип зарядних пристроїв, випрямлячів, ПЗП, ПЗВП	Eltek Valere, Premko, xTechno, Flatpack, РУ-2, RU-2, Премко
Виробник та тип контролерів ШОС	Eltek Valere, Premko, xTechno, Flatpack, СХ100
Номінальна напруга вмонтованих акумуляторів	12 В, Вольт,V
Кількість встановлених акумуляторів, 12В	17 штук
Термін служби акумуляторних батарей, АБ	Типове виконання – 12 років.  Можливе встановлення АБ терміном роботи від 8 до 15 років в залежності від виробника та типу АБ
Виробник та тип АБ, що можливий до використання в ШОС	АБ типу свинцево-кислотні, стаціонарні, з гелевим чи желеподібним, желеподібним електролітом, DryFit, GEL, AGM, VRLA виробників та брендів EverExeed, Sonnenschein, Sprinter, Marathon, SunLight, Pulsar, Exide А400, А412, А406, A500, A512, A600, А612, A700, А712, А706, А706, SP-12-100, Ventura
Термін експлуатації шафи ШОС	Понад 25 років (при заміні акумуляторів)
Кількість шаф, штук	2 шафи
Ступінь захисту шафи, варіанти виконання	IP54
Габаритні розміри однієї шафи (можливі не стандартні розміри виконання шафи)	2200х600х600
Робоча температура, ° С (типове виконання): Робоча температура, ° С ( нетипове виконання):	-10 ... +40; -40 … +40 з додатковим захистом від випадіння конденсату
Можливі виробники комутаційного / вимірювального обладнання в шафі ШОС	Автомати: Schnieder Electric, Eaton, ETIMAT Клеми: Phoenix Contact, Wiedmuller, Wago, Klemsun Амперметри, вольтметри: Frer, Мегометр та ін.



Принцип роботи ЩВП змінного та постійного струму:



Щит / шафа складається з наступних основних елементів:

1. GB - акумуляторна батарея;
2. AU1 ÷ AU4 - зарядні модулі;
3. AU5 - інвертор напруги;
4. SF1 ÷ SF30 - автоматичні вимикачі;
5. KL1 ÷ KL4 - реле контролю вхідної напруги;
6. KL5 - реле включення обігріву
7. A1 - пристрій контролю напруги та ізоляції;
8. KH1 - вказівне реле;
9. PA1 ÷ PA4 - амперметри контролю струму зарядних модулів;
10. PV1 - вольтметр контролю напруги на шинах.

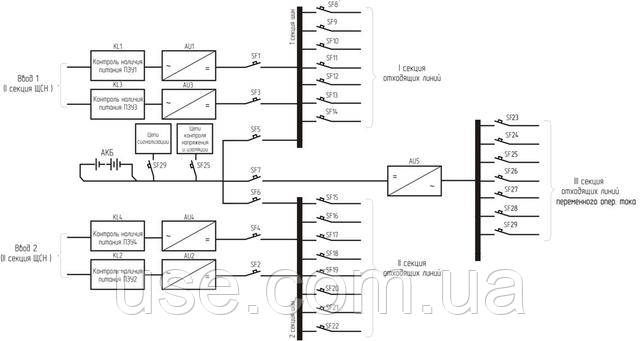

Структурна схема ЩВП:



Принцип роботи шафи полягає в перетворенні напруги змінного струму в напругу постійного струму, з необхідним рівнем напруги, і розподілу його між споживачами. Для гарантованого живлення споживачів, в разі зникнення напруги на вводі шафи, використовується акумуляторна батарея, яка підтримує певний час напругу на шинах постійного струму в межах норми.

Напруга змінного струму, від щита власних потреб, надходить через клемні затискачі Х2 на введення зарядних модулів AU1 ÷ AU4, перетворюється в напругу постійного струму і надходить, через автоматичні вимикачі SF1 ÷ SF4, які захищають зарядні модулі від коротких замикань, на шинки живлення  споживачів (шинки постійного оперативного струму), які, для забезпечення гарантованого живлення, мають дві секції. Живлення споживачів здійснюється від секцій шин оперативного струму через автоматичні вимикачі. Підключення відходящих фідерів виконано через клемні затискачі Х4.

Акумуляторна батарея GB підключена до шини постійного оперативного струму через клемні затискачі Х1 і автоматичні вимикачі SF5, SF6, які захищають АБ від струмів коротких замикань і перевантаження.

Контроль напруги на вводі шафи виконаний за допомогою реле KL1 ÷ KL4, які при зникненні напруги видають сигнал в ланцюзі сигналізації. Контроль струму навантаження зарядних модулів виконується амперметрами PA1 ÷ PA4. Рівень напруги на головних шинах шафи, опір ізоляції відносно «землі» контролює пристрій А1, який, при відхиленні параметрів ланцюга від встановлених значень, видає відповідний сигнал. Візуальний контроль напруги на головних шинах здійснюється за допомогою вольтметра PV1. Пристрої контролю і сигналізації живляться від головних шин і захищені автоматичним вимикачем SF25, ланцюги сигналізації живляться від автоматичного вимикача SF29.

Формування гарантованої напруги змінного струму з частотою 50 Гц здійснюється інвертором AU5.

У разі виникнення аварійного режиму в шафі (відключення автоматичного вимикача, вихід за межі уставок напруги, опору ізоляції, несправності зарядних модулів) спрацьовує вказівне реле KH1 і видає сигнал в ланцюзі сигналізації, підключення до яких реалізовано на клемних затискачах Х4



Галузі застосування:

ЩВП постійного та змінного струму застосовуються для будівництва реконструкції, технічному переоснащення електричних підстанцій РУ, ЗРУ, ЗРП, ВРУ, ВРП,  ПС, РП КТП, БКТП, ЗТП, КТПСН, ЗТП, ТП, що входять до зовнішніх чи внутрішніх розподільчих електромереж напругою 6кВ, 10кВ, 35кВ, 110кВ, 150кВ підприємств будь-якої галузі промисловості, комерційного та житлового будівництва, комунального та залізничного транспорту, водоканалів, нафтопроводів, газопроводів, сільського господарства та енергетики обленерго, укренерго, електростанцій та теплоцентралей ТЕЦ, ТЕС,  гідроелектростанцій, ГЕС, ГрЕС, атомних АЕС, вітряних ВЕС, сонячних СЕС, а також кабельних й високовольтних мереж.
