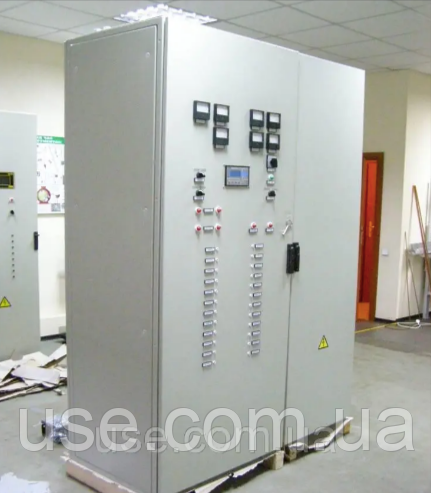

Шафа постійного струму 220V/380V DC з акумуляторами 17х12V, 135 Ah та ВАЗП до 30 А Ампер

від 370 600 ₴

  • Під замовлення
clockВідправка з 27 липня 2024
Шафа постійного струму 220V/380V DC з акумуляторами 17х12V, 135 Ah та ВАЗП до 30 А Ампер
Шафа постійного струму 220V/380V DC з акумуляторами 17х12V, 135 Ah та ВАЗП до 30 А АмперПід замовлення
від 370 600 ₴
+380 (66) 469-68-44
  • +380 (96) 430-52-05
    (Viber, Telegram, WhatsUp)
  • +380 (44) 334-42-81
+380 (66) 469-68-44
  • +380 (96) 430-52-05
    (Viber, Telegram, WhatsUp)
  • +380 (44) 334-42-81
повернення товару протягом 14 днів за домовленістю
Опис
Характеристики
Специфікації

Шафа  постійного струму 220V/380V DC з акумуляторами 17х12V 135 Ah та ВАЗП до 40А



Місцезнаходження складу:       м. Київ

Доставка по Україні:                  не врахована в ціні

Доставка по Києву:                    Нова пошта, післяплата або самовивіз

Поточні акції та знижки:           ТАК!

Ви отримали техумови і Вам необхідно придбати ШОС, чи ШОТ, чи SOT, чи ШОТ1М? Можливо, Ви технічно переоснащуєте / реконструюєте, тільки плануєте збудувати Вашу ПС (підстанцію)? Відправляйте нам специфікацію, опитувальний лист, ТЗ або однолінійку шафи постійного оперативного струму, отримуйте КП, отримуйте від нас ЗНИЖКУ на шафу, купуйте й насолоджуйтесь перевагами від наднадійної роботи ШОТа!



Технічні та якісні характеристики шафи живлення постійним струмом VDC з вмонтованими акумуляторними батареями АБ та випрямляюче-зарядними присторями

Параметри

Напруга ланцюгів шафи / вихідна напруга В, Вольт, V

220 В, V DC

Емність акумуляторних батарей, Аг, Аh, Ампер Годин

135 Аг, Ah, Ампер*Годин

Напруга живлення мережі В, Вольт, V

220 або 380 Вольт

Номінальний струм навантаження з 2 або 4 штук  ПЗП випрямлячами, зарядними модулями

10А або 30А

Можлива назва шафи оперативного постійного струму

По проектній документації, кошторису, ТЗ, ОЛ можливі наступні назви: ШОС, ШОТ, ШОС-А-135, ШОС 220В, ШОТ1М-220-135, ШОТ1М-380-135, ШОТ ИМ-380-135-230-УХЛ4, SOT-01-01, ШОТ,ШОТ-01-135, ШОТ, LE-ПТ, ШОТ1М-220-12-17, SOT, SOT-01, УППТ, ШАБП, АУОТ, ШОТ1м, ШПКЕ, ЩПС, шафа гарантованого живлення однофазна, струмом 8А, 10А, 24А, 30А, вихідною напругою 220 VDC з вмонтованими акумуляторами 12V,17шт. х 135Аг

Можлива кількість, ПЗП, ПЗВП

2 або 4 штук

Виробник та тип зарядних пристроїв, випрямлячів, ПЗП, ПЗВП

Eltek Valere, Premko, xTechno, Flatpack, РУ-2, RU-2, Премко

Виробник та тип контролерів ШОС

Eltek Valere, Premko, xTechno, Flatpack, СХ100

Номінальна напруга вмонтованих акумуляторів

12 В, Вольт,V

Кількість встановлених акумуляторів, 12В

17 штук

Термін служби акумуляторних батарей, АБ

Типове виконання – 12 років.

 Можливе встановлення АБ терміном роботи від 8 до 15 років в залежності від виробника та типу АБ

Виробник та тип АБ, що можливий до використання в ШОС

АБ типу свинцево-кислотні, стаціонарні, з гелевим чи желеподібним, желеподібним електролітом, DryFit, GEL, AGM, VRLA виробників та брендів EverExeed, Sonnenschein, Sprinter, Marathon, SunLight, Pulsar, Exide А400, А412, А406, A500, A512, A600, А612, A700, А712, А706, А706, SP-12-135, Ventura та інші виробники АБ данного типу

Термін експлуатації шафи ШОС

Понад 25 років (при заміні акумуляторів)

Кількість шаф, штук

2 шафи

Ступінь захисту шафи, варіанти виконання

IP54

Габаритні розміри однієї шафи (можливі не стандартні розміри виконання шафи)

2200х600х600

Робоча температура, ° С (типове виконання):

Робоча температура, ° С ( нетипове виконання):

-10 ... +40;

-40 … +40 з додатковим захистом від випадіння конденсату

Можливі виробники комутаційного / вимірювального обладнання в шафі ШОС

Автомати: Schnieder Electric, Eaton, ETIMAT

Клеми: Phoenix Contact, Wiedmuller, Klemsun

Амперметри, вольтметри: Frer, Мегометр та ін..



Бажаєте дізнатися на яких підприємствах експлуатуються дані шафи постійного струму? Хочете отримати референцію з поставок з  підприємств генерації / передачі / розподілу електроенергії чи відгуки від підприємств кінцевих споживачів?



Ми надамо Вам інфо про досвід поставок, лист гарантію від виробника, лист підтвердження для Вашої компанії на участь в тендерних закупівлях з підтвердженням напряму від виробника, контактні дані головних енергетиків підприємств де експлуатуються наші шафи чи навіть підтвердження якості від відділів РЗіА ОБЛЕНЕРГО, щоб відкинути всі Ваші сумніви в надійності пропонованого нами обладнання.



Телефонуйте, надсилайте нам свої запити, отримайте детальну інформацію перемагайте в тендерах та отримайте більш ніж заплановані доходи, від поставки замовнику наших шаф!



Технічний опис:



Шафа ШОС входить до складу системи оперативного постійного струму підстанції і призначена:

  • для прийому електроенергії від джерел живлення змінного струму;
  • перетворення змінної напруги в стабілізовану напругу постійного струму;
  • підключення на шини постійного струму акумуляторної батареї (АБ);
  • розподілу енергії постійного струму споживачам .



Шафа постійного оперативного струму використовується для безперебійного живлення найбільш важливих споживачів на електричних станціях, підстанціях та інших енергетичних об'єктах, якими є ланцюги релейного захисту, системи автоматики і електромагніти управління силовими вимикачами. Високий ступінь надійності забезпечення постійним оперативним струмом досягається завдяки використанню, як гарантованого джерела постійного струму, стаціонарних акумуляторних батарей.



Шафа постійного струму забезпечує:

  • Живлення напругою змінного струму від панелі власних потреб ПВП, ЩСН, ЩВП, ШВП, ПСН;
  • Живлення напругою постійного струму від акумуляторної батареї (входить до складу шафи);
  • Розподіл напруги постійного струму між споживачами;
  • Селективний захист уводів і ліній, що відходять від струмів перевантаження і коротких замикань;
  • Безперервний автоматичний контроль рівня напруги на шинах, і формування сигналу про відхилення напруги від номінального значення;
  • Безперервний автоматичний контроль опору ізоляції мережі постійного струму щодо «землі», і формування сигналу про зниження опору ізоляції нижче допустимого значення;
  • Сигналізацію положення автоматичних вимикачів;
  • Формування узагальненого аварійного сигналу при спрацьовуванні захистів, відсутність напруги живлення ланцюгів сигналізації, напруги живлення зарядних пристроїв;
  • Вимірювання основних параметрів акумуляторної батареї за допомогою аналогових вимірювальних приладів.



В комплект поставки шафи входить:

  • паспорт,
  • керівництво з експлуатації,
  • відомість ЗІП,
  • схеми електричних з'єднань,
  • схеми електричні принципові,
  • переліки елементів,
  • габаритне креслення та інші документи погоджені між замовником та постачальником.



Галузі застосування:

Шафи оперативного постійного струму застосовуються при будівництві реконструкції, технічному переоснащенні електричних підстанцій РУ, ЗРУ, ЗРП, ВРУ, ВРП,  ПС, РП КТП, БКТП, ЗТП, КТПСН, ЗТП, ТП, що входять до зовнішніх чи внутрішніх розподільчих електромереж напругою 6кВ, 10кВ, 35кВ, 110кВ, 150кВ підприємств будь-якої галузі промисловості, комерційного та житлового будівництва, комунального та залізничного транспорту, водоканалів, нафтопроводів, газопроводів, сільського господарства та енергетики обленерго, укренерго, електростанцій та теплоцентралей ТЕЦ, ТЕС,  гідроелектростанцій, ГЕС, ГрЕС, атомних АЕС, вітряних ВЕС, сонячних СЕС, а також кабельних й високовольтних мереж

Основні
Країна виробникУкраїна
Кількість шаф2 шт.
Кількість фаз3
Номінальна напруга головного ланцюга220 В
Кількість обслуговуваних сторін2
Кількість виходів16
Кількість однофазних ліній, що відходять16
Тип монтажуПідлоговий
Тип управлінняАвтоматичне/Ручне
ЗастосуванняУ приміщенні
Габаритні розміри
Висота2200 мм
Ширина1200 мм
Глибина600 мм
Довжина600 мм
Захист
ЗамокВрізний
Захист від короткого замиканняТак
Захист від перевантаженняТак
Індикація режиму роботиТак
Індикація перевантаженняТак
ОпломбуванняТак
Антивандальне виконанняТак
Додаткові характеристики
Штепсельная розеткаТак
Оглядове віконцеТак
Прозорі дверіНі
Автоматичний вимикачТак
Мінімальна робоча температура-10 град.
Максимальна робоча температура40 град.
Користувальницькі характеристики
Застосування У приміщенні
Тип щитапостійного струму
Інформація для замовлення
  • Ціна: від 370 600 ₴
