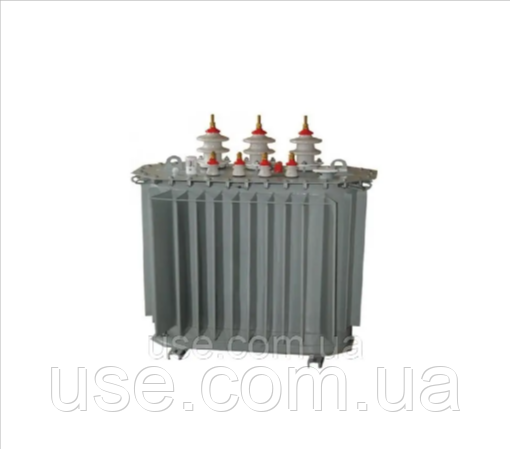

Масляний силовий трансформатор ТМ, 25 35/0,4 25 кВА, на напругу 35кВ

Масляний силовий трансформатор ТМ-25 35/0,4 25 кВА на напругу 35кВ

Місцезнаходження складу:       м. Київ

Доставка по Україні:                  не врахована в ціні

Доставка по Києву:                    Нова пошта, післяплата або самовивіз

Поточні акції та знижки:           ТАК!

Чи беремо участь в тендерах:      ТАК!

Характеристики:

• Маса трансформатора ТМ 25 35/0,4 – 260 кг
• Маса олії – 85кг.
• Втрати холостого ходу трансформатора – 110Вт.
• Втрати короткого замикання – 600Вт.
• Напруга короткого замикання – 4.5%.
• ECO designe, ЕКО дизайн.

Бак трансформатора ТМ-25 кВт

• Бак овальної форми.
• У трансформаторах потужністю 25 кВА збільшення поверхні охолодження застосовуються радіатори і гофровані баки.
• Для підйому силового трансформатора під верхньою рамою бака є гаки.
• Для заливки олії є кран на кришці бака.
• Для спуску олії внизу бака розташована пробка.
• Для забору проб масла внизу бака розташований кран і болт заземлення.

Активна частина трансформатора ТМ-25 5/0,4 25 кВА

Активна частина складається з магнітопроводу з високоякісної холоднокатаної електротехнічної сталі, обмоток та високовольтного перемикача. Обмотки силового масляного трансформатора ТМ-25 кВА бувають алюмінієві або мідні (ціна трансформаторів з мідною обмоткою вища, ніж з алюмінієвою). На трансформаторі ТМ 25 35/0.4 встановлюються прохідні порцелянові ізолятори. Введення нижчої та вищої напруги зовнішньої установки знімні. При струмі вводу понад 1000А у верхній частині струмопровідного стрижня прикріплений контактний затиск з лопаткою, що забезпечує приєднання плоских шин.

На кришці ТМ 25 кВА розташовані вводи ВН та ПН. Наявність масла при всіх режимах роботи та коливання температури навколишнього середовища забезпечує маслорозширювач. Вологу, що надходить у масляний силовий трансформатор на напругу 35кВ поглинає сорбент, заповнений осушувачем повітря.

На торці маслорасширювача закріплений маслопоказнчик, який допомагає стежити за рівнем олії. Він має три контрольні мітки, які відповідають рівню олії в непрацюючому трансформаторі за різних температур.

На кришці трансформатора встановлений термометр для вимірювання температури верхніх шарів олії.
