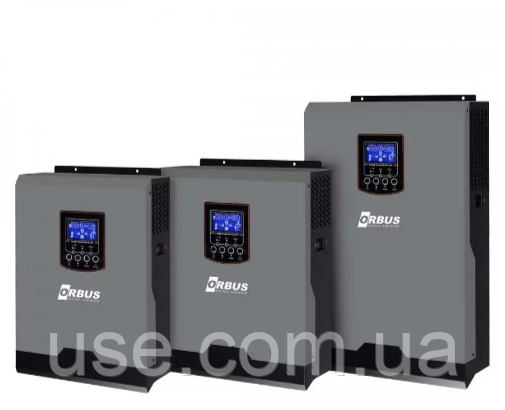

Гібридний інвертор ORBUS VP1000-12 PWM 12V 1000 W з правильною синусоїдою для сонячної станції

Гібридний інвертор ORBUS VP1000-12 PWM 12V, В, Вольт, Volt 1000 W БП, KVA, UPS, джерело безперебійного живлення, з правильною синусоїдою для сонячної станції з функцією холодного старту

Місцезнаходження складу:       м. Київ

Доставка по Україні:                  не врахована в ціні

Доставка по Києву:                    Нова пошта, післяплата або самовивіз

Поточні акції та знижки:             ТАК!

Суть роботи гібридного інвертора в системі сонячних панелей - перетворення постійного струму (DC) фотоелектричної сонячної панелі в змінний струм (AC) певної частоти і напруги. Він робить спільну роботу сонячних батарей та зовнішньої електричної мережі максимально ефективною. Простими словами, це інвертор, який може працювати паралельно з джерелом змінного струму, одночасно навантажуючи від акумуляторів і від мережі.

Переваги гібридних інверторів:

• Чиста/пряма синусоїда.
• Вбудований контролер сонячної зарядки PWM.
• Регулює діапазон напруги живлячої електромережі.
• Регулювання сили зарядного струму.
• Ручний вибір живлення від мережі/від сонячних батарей.
• Можливість живлення як від електромережі, ігенератора.
• Автоматичне відновлення живлення від електромережі під час відновлення напруги.
• Захист від перевантаження та короткого замикання.
• Інтелектуальний зарядний пристрій.
• Функція холодного Старту.

ORBUS VP1000-12 PWM - багатофункціональний пристрій, що зібрав у собі функції інвертора, контролера заряду від фотомодулів та мережного зарядного пристрою для безперебійного електропостачання. Такий інвертор допоможе створити систему гарантованого електроживлення. Завдяки наявності дисплея Ви зможете легко відстежувати роботу та змінювати параметри роботи системи. На екрані Ви можете налаштувати показники зарядного струму АКБ, встановлювати пріоритет роботи від мережі або від альтернативного джерела живлення, а також встановити діапазон вхідної напруги.

Схема роботи інвертора Oрбус VP1000-12



Напруга надходить до інвертора AC INPUT через автоматичне реле вибору лінії живлення. До другого входу реле підключено паливну електростанцію (дизельний, бензиновий або електрогенератор з функцією дистанційного старту).

Мережа гарантованого живлення стабілізованою напругою 220В підключена до виходу інвертора AC OUTPUT.

Для економії палива за відсутності напруги мережі передбачено управління запуском паливної електростанції в умовах недостатньої потужності фотоелектричного струму і низького заряду батарей. А також у разі переходу інвертора до режиму транзиту.













*ДБЖ – Інвертор
СЕ – Прилад обліку електроенергії
ТГ – паливна електростанція (з дистанційним запуском)
АВР – Автоматичне реле вибору лінії живлення
АКБ – Акумуляторна батарея
F1 – автоматичний вимикач 10А – 40А
F2 – автоматичний вимикач 10А – 40А
F3 – автоматичний вимикач 10А – 40А
F4 – Автоматичний вимикач 10А – 40А

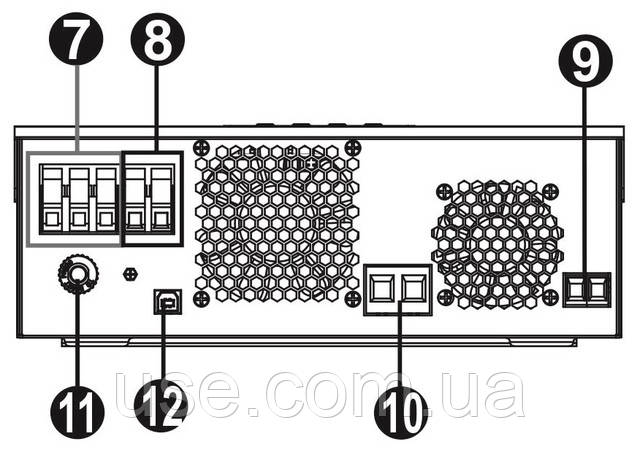

Панель підключення до інвертора:



7. Вхід змінного струму

8. Вихід змінного струму

9. Вхід живлення від сонячних батарей

10. Вхід акумулятору

11. Захисний запобіжник

12. Порт USB зв'язку





Приклад підключення гібридного інвертора

Основні характеристики інвертора Orbus VP1000-12 PWM
