Зарядно-випрямляючі пристрої призначені для перетворення вхідної змінної напруги на стабілізовану постійну напругу для живлення навантажень оперативним постійним струмом, а також для забезпечення всіх необхідних режимів при експлуатації акумуляторних батарей.
Основне призначення ЗВП 380/220В це робота в оперативній системі постійного струму (СОПС) та забезпечення роботи акумуляторних батарей. Таких режимів може бути два: постійного підзаряду або прискореного заряду.
Промисловий зарядний пристрій 380/220-80/40-20 з блоком кінцевих елементів забезпечує нормальну роботу при відхиленнях напруги мережі від номінального значення в межах від мінус 20 до плюс 15 % і відхиленнях частоти мережі живлення від номінального значення в межах ± 5%.
Номінальна напруга, В: |
380 |
Частота, Гц, Hz: |
50 |
Кількість фаз: |
3 |
Кількість вводів: | 1 |
Кількість перетворювачів для підзаряду основних елементів АБ (UZ1-UZ4) |
4 |
Кількість перетворювачів для підзаряду кінцевих елементів АБ (UZ5) |
1 |
Вихід постійного струму |
|
Номінальна робоча напруга в режимі живлення споживачів та постійного підзаряду АБ (Uн), В |
220 |
Номінальна робоча напруга в режимі прискореного заряду АБ (Uн), В |
260 |
Номінальний струм кожного перетворювача в режимі живлення споживачів та постійного підзаряду АБ (Iн), А |
20 |
Номінальний струм кожного перетворювача в режимі прискореного заряду АБ (Iн), А |
10 |
Діапазон регулювання напруги перетворювачів в режимі живлення споживачів та постійного підзаряду АБ (UZ1-UZ4), В |
0 -250 |
Діапазон регулювання напруги перетворювачів в режимі прискореного заряду АБ (UZ1-UZ4), В |
0-250 |
Діапазон регулювання напруги перетворювача в режимі живлення споживачів та постійного підзаряду АБ (UZ5) В, |
0-30 |
Діапазон регулювання напруги перетворювача в режимі прискореного заряду АБ (UZ5) В, |
0-30 |
Нестабільність напруги в режимі живлення споживачів та постійного підзаряду АБ, %, не більше |
± 0,5* (*Нормований рівень параметрів забезпечується в діапазоні регулювання напруги від 220 - 250 В для UZ1-UZ4) |
Нестабільність напруги в режимі прискореного заряду АБ, %, не більше |
± 0,5* (*Нормований рівень параметрів забезпечується в діапазоні регулювання напруги від 220 - 250 В для UZ1-UZ4) |
Коефіцієнт пульсації в режимі живлення споживачів та постійного підзаряду АБ, %, не більше |
± 0,2 |
Коефіцієнт пульсації в режимі прискореного заряду АБ, %, не більше | ± 0,2 |
Вихідна потужність, кВт, не більше |
25 |
Коефіцієнт потужності, не менше | 0.9* (*Нормований рівень параметрів забезпечується в діапазоні регулювання напруги від 220 - 250 В для UZ1-UZ4) |
ККД, не меньше | 0.92* (*Нормований рівень параметрів забезпечується в діапазоні регулювання напруги від 220 - 250 В для UZ1-UZ4) |
Локальна мережа | RS-485 |
Строк експлуатації |
Без обмежень |
Виробник |
ПК-Електрик, Україна |
Тип зарядного пристрою, аналоги типу |
для основної та додаткової групи споживачів, зарядно-підзарядний пристрій автоматичний, інтелектуальний з мікропроцесорним керуванням, з автоматичними вимикачами на вході та на виході |
Режим роботи зарядного пристрою |
постійного підзаряду акумуляторів, прискореного заряду АБ |
Ширина / Висота / Довжина |
залежно від характеристик та комплектації |
Вага |
залежно від характеристик та комплектації |
Ступінь захисту |
IP40 |
Ступінь захисту нижньої площини | IP100 |
Система моніторингу пристрою забезпечує фіксацію аварійних сигналів з можливістю передачі в зовнішню систему АСУ ТП локальної мережі RS-485. Для перегляду аварійних ситуацій передбачена вкладка підменю, яка називається "Перегляд аварій".
Через локальну мережу можуть передаватися такі аварійні сигнали:
Промисловий пристрій забезпечує видачу сухим контактом у зовнішній ланцюг дистанційної сигналізації сигналів «Шини ЕС1 Загальна несправність» та «Шини ЕС2 Загальна несправність», що відповідає наступним станам виробу:
Допустиме навантаження у ланцюгах зовнішньої сигналізації становить до 0,1 А постійного або до 1,5 А змінного струму при напрузі 220 В.
Робота промислового зарядного пристрою можлива з пристроєм такого самого типу на загальне навантаження як одночасно, так і при знаходженні одного з виробів у резерві.

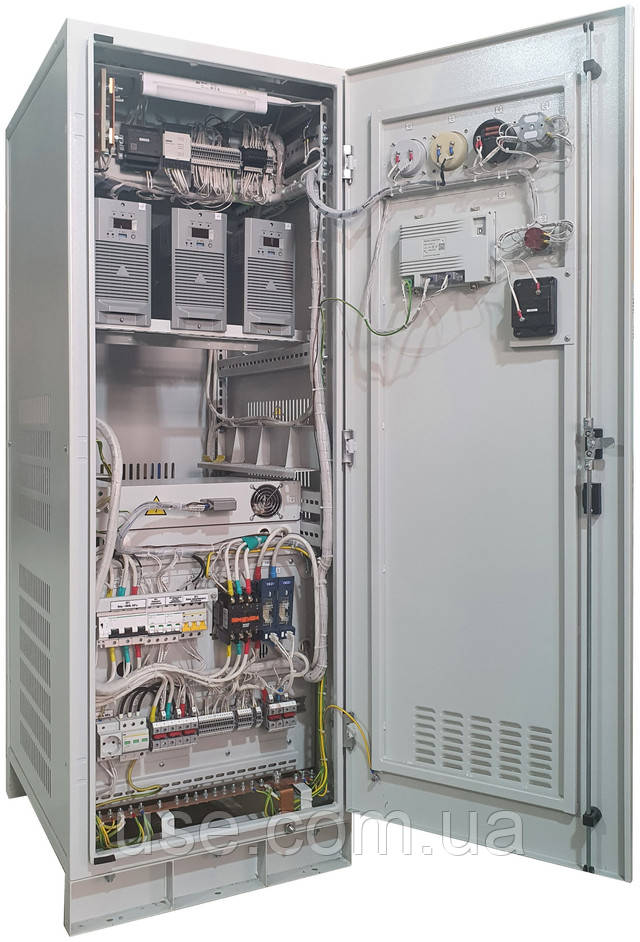

Зарядний пристрій - низьковольтний комплектний пристрій (НКП), виконаний у вигляді щита, що складається з металевої шафи перетворювачів та ящика контролю АБ.
Шафа перетворювачів є низьковольтним комплектним пристроєм (НКП), що має наступні функціональні групи:
У ящику контролю акумуляторної батареї встановлена система автоматичного контролю, яка є елементом системи оперативного постійного струму і служить для вимірювання напруги та температури контуру акумуляторної батареї, що реєструє температуру одного контуру і дані, що пересилає в контролер через інтерфейс RS485. Вибір кількості контрольованих груп елементів АБ виконується при налаштуванні об'єкті з номінальною напругою до 17В.
Зарядні пристрої призначені для заряджання стартерних, стартових, стаціонарних, станційних, тягових, свинцево-кислотних, гелевих, з желеподібним або рідким електролітом акумуляторних батарей а також лужних нікель-кадмієвих, 5A, 80Ah, 100AH, 120AH, 135Ah, 150Ah, 200Ah, 250Ah, 280 Ah, 300Ah, 325Ah, 350Ah, 400Ah, 450Ah, 500Ah, 600Ah, 800Ah, 1000Ah 1200Аг, 1600Аг, 1800Аг, 2000Аг, 2200Аг, 2500Аг
на Укрзалізниці, підприємствах генерації та передачі електроенергії, газо-, у нафтовидобувних та транспортувальних компаніях, телекомунікаціях, міському та комунальному електротранспорті, гірничодобувній, гірничодобувній, гірничодобувній та військовій сфері, логістичних центрах та комерційній нерухомості
Зарядные устройства ПК-Електрик (Україна) використовуються для зарядки тягових та стаціонарних акумуляторів: PzV, OPzV, OPzS, NiCd, NiCd. Sunlight, Володар, EverExeed, Sonnencheine, Sprinter, Marathon, BAE, Fiamm, Pulsar, Exide, Varta, FAAM, ENERGY traction, що застосовуються для електронавантажувача, автогідропідйомника, крана, промислових машин, електрокара, ДБЖ, дизель-генератора, електронавантажувача електровізок, шахтних гірничих авто техніки, верстатів, машин, обладнання, живлення конвеєра. робототехніки Зарядний пристрій заряджає акумулятори Varta, Варта, Feon, Nord Starm, Schneider Electric, Westa, UNO, Start, Green Power, Yuasa, Ventura та акумуляторні батареї будь-яких виробників.
Основні | |
---|---|
Виробник | Електрик |
Країна виробник | Україна |
Кількість фаз | 3 |
Ступінь захисту IP | 40 |
Тип індикатора | Дисплей |
Струм заряду | 60 А |
Гарантійний термін | 24 міска |
Індикатор заряду елементів живлення | True |
Стан | Нове |
Матеріал корпусу | Метал |
Колір | Білий |
Додаткові функції | Захист від перегрівання, Автоматичне вимкнення, Захист від перепадів напруги, Захист від перевантаження, Захист від короткого замикання |
Користувальницькі характеристики | |
Тип акумулятора | будь-який тип акумулятора |
Ступінь захисту, IP | 40 |
Тип зарядного пристрою | зарядно-випрямляючий агрегат |
Кількість вводів | 1 |
Номінальна робоча напруга в режимі живлення споживачів та постійного підзаряду АБ (Uн) | 220 В |
Номінальна робоча напруга в режимі прискореного заряду АБ (Uн) | 260 В |
Діапазон регулювання напруги перетворювачів в режимі живлення споживачів та постійного підзаряду АБ (UZ1-UZ4) | 0-30 В |
Діапазон регулювання напруги перетворювачів в режимі прискореного заряду АБ (UZ1-UZ4) | 0-30 В |
Вихідна потужність | не більше 25 кВт |
Ступінь захисту нижньої площини | 100 IP |
Локальна мережа | RS-485 |
Номінальний струм кожного перетворювача в режимі живлення споживачів та постійного підзаряду АБ (Iн) | 20 А |
Номінальний струм кожного перетворювача в режимі прискореного заряду АБ (Iн) | 10 А |
