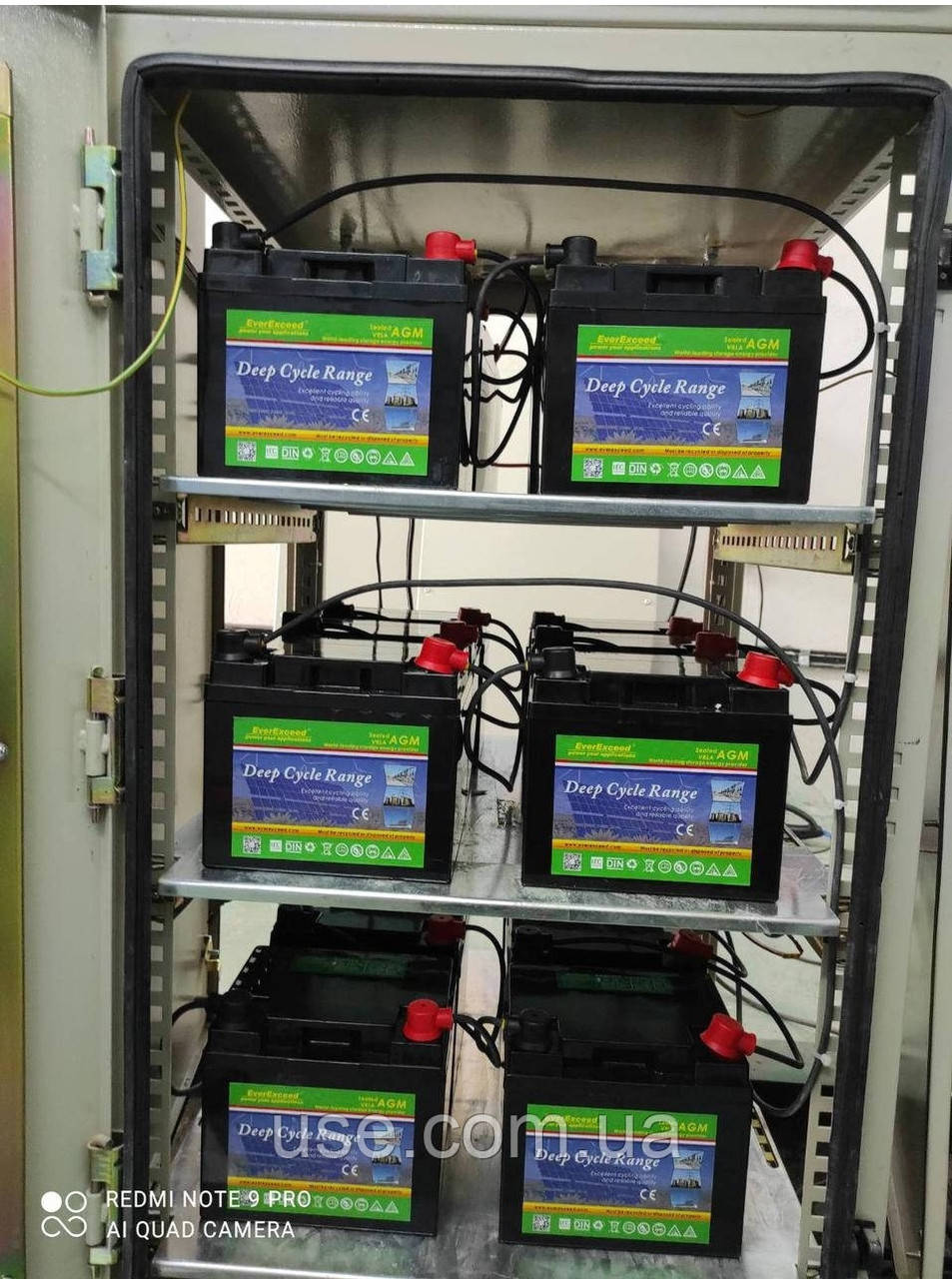

Шафа постійного струму 100Ah, SOT-01-02, ШОТ1М-220-100-17, оснащена додатковими DC/AC інверторами

Шафа постійного струму 100Ah, SOT-01-02, ШОТ1М-220-100-17, оснащена додатковими DC/AC інверторами

Шафа оперативного і постійного струму SOT-01-02, ШОС-А, ШОТ1М-220-100-17 з надійними свинцево-кислотними акумуляторами 100-110 Ач, АН, Ампер годин, Ампер годин, типів AGM, GEL, FT, Sprinter, Marathon, Ventura, EverExceed, з терміном служби 12, 15 років, а також зарядними пристроями 10А, 20А, 30А, 40А.

Місцезнаходження складу:       м. Київ

Доставка по Україні:                  не врахована в ціні

Доставка по Києву:                    Нова пошта, післяплата або самовивіз

Поточні акції та знижки:           ТАК!

Дізнайтеся про свою персональну знижку та поточні акції за телефонами та отримайте технічну консультацію: +380 (75) 277-51-63, +380 (96) 430-52-05 , +380 (097) 888-59-36, +380 (66) 469-68-44

 Ви маєте виробничу потребу в забезпеченні гарантованим живленням 220 Вольт DC постійним струмом вторинного обладнання електропідстанції? Але у Вас є додаткова необхідність живлення абонентів  змінним струмом AC 220V?

Замовляйте 2 в 1, а саме щит власних потреб постійного та змінного струму 380 / 220 В,  АС + DC!!!

Надсилайте свою специфікацію, опитувальний лист, ТЗ заводу виробнику з проекту або однолінійку шафи постійного оперативного струму, отримуйте від нас комерційну пропозицію, знижку на шафу, р/ф, договір, гарантію, купуйте й насолоджуйтесь перевагами від наднадійної роботи та бюджетної вартості ЩВП / ЩСН українського виробництва!

Принцип роботи ЩВП змінного та постійного струму:

Щит / шафа складається з наступних основних елементів:

1. GB - акумуляторна батарея;
2. AU1 ÷ AU4 - зарядні модулі;
3. AU5 - інвертор напруги;
4. SF1 ÷ SF30 - автоматичні вимикачі;
5. KL1 ÷ KL4 - реле контролю вхідної напруги;
6. KL5 - реле включення обігріву
7. A1 - пристрій контролю напруги та ізоляції;
8. KH1 - вказівне реле;
9. PA1 ÷ PA4 - амперметри контролю струму зарядних модулів;
10. PV1 - вольтметр контролю напруги на шинах.

Структурна схема ЩВП:

Принцип роботи шафи полягає в перетворенні напруги змінного струму в напругу постійного струму, з необхідним рівнем напруги, і розподілу його між споживачами. Для гарантованого живлення споживачів, в разі зникнення напруги на вводі шафи, використовується акумуляторна батарея, яка підтримує певний час напругу на шинах постійного струму в межах норми.

Напруга змінного струму, від щита власних потреб, надходить через клемні затискачі Х2 на введення зарядних модулів AU1 ÷ AU4, перетворюється в напругу постійного струму і надходить, через автоматичні вимикачі SF1 ÷ SF4, які захищають зарядні модулі від коротких замикань, на шинки живлення  споживачів (шинки постійного оперативного струму), які, для забезпечення гарантованого живлення, мають дві секції. Живлення споживачів здійснюється від секцій шин оперативного струму через автоматичні вимикачі. Підключення відходящих фідерів виконано через клемні затискачі Х4.

Акумуляторна батарея GB підключена до шини постійного оперативного струму через клемні затискачі Х1 і автоматичні вимикачі SF5, SF6, які захищають АБ від струмів коротких замикань і перевантаження.

Контроль напруги на вводі шафи виконаний за допомогою реле KL1 ÷ KL4, які при зникненні напруги видають сигнал в ланцюзі сигналізації. Контроль струму навантаження зарядних модулів виконується амперметрами PA1 ÷ PA4. Рівень напруги на головних шинах шафи, опір ізоляції відносно «землі» контролює пристрій А1, який, при відхиленні параметрів ланцюга від встановлених значень, видає відповідний сигнал. Візуальний контроль напруги на головних шинах здійснюється за допомогою вольтметра PV1. Пристрої контролю і сигналізації живляться від головних шин і захищені автоматичним вимикачем SF25, ланцюги сигналізації живляться від автоматичного вимикача SF29.

Формування гарантованої напруги змінного струму з частотою 50 Гц здійснюється інвертором AU5.

У разі виникнення аварійного режиму в шафі (відключення автоматичного вимикача, вихід за межі уставок напруги, опору ізоляції, несправності зарядних модулів) спрацьовує вказівне реле KH1 і видає сигнал в ланцюзі сигналізації, підключення до яких реалізовано на клемних затискачах Х4

виготовлення Шаф оперативного струму, ШОТ, ШОС, ШУОС, ЩПКЕ, ШОС-01-220-20-55-2-18-54,
ШОС-01-220-40-55-2-18-31, ШОС-01-220-40-100-2-18-31, ШОС-01-220-60-100-2-18-54, ШОС-01-220-80-100-2-18-54,
ШОС-02-220-40-55-2-18-31, ШОС-02-220-40-100-2-18-54, ШОС-02-220-60-100-2-18-54, ШОС-01-220-20-100-2-18-31, ШОС-01-220-40-150-2-18-31, ШОС-01-220-60-150-2-18-54, ШОС-01-220-40-200-2-18-54, ШОС-01-220-60-200-2-18-54, ШОТ-01-220-40-55-2-18-31, ШОТ-01-220-60-100-2-18-54, ШОС-01-220-20-55-2-17-54, ШОС-01-220-40-55-2-17-31, ШОС-01-220-40-100-2-17-31, ШОС-01-220-60-100-2-17-54, ШОС-01-220-80-100-2-17-54, ШОС-02-220-40-55-2-17-31, ШОС-02-220-40-100-2-17-54, ШОС-02-220-60-100-2-17-54, ШОС-01-220-20-100-2-17-31, ШОС-01-220-40-150-2-17-31, ШОС-01-220-60-150-2-17-54, ШОС-01-220-40-200-2-17-54, ШОС-01-220-60-200-2-17-54, ШОТ-01-220-40-55-2-17-31, ШОТ-01-220-60-100-2-17-54

Галузі застосування: ШОС-220-40, ШОС-110-40, ШОС-220-60, ШОТ-220-40, ШОТ-110-40, шафа оперативного струму 220В, шафа оперативного струму 110В, шкаф оперативного тока 220В, система оперативного струму 220В, ШОС для підстанції, ШОТ1М

Енергетика: Підстанції 35–750 кВ, РП, ЗРУ, КРУ, Живлення релейного захисту та автоматики, РЗА, Кола управління вимикачами, Сигналізація та АСУ ТП, сонячні, вітрові, гібридні, СЕС, елеткростанції

Важка промисловість, комбінати металургійні, гірничо-збагачувальні, хімічні та нафтохімічні підприємства, заводи

Транспорт: Залізничні, тягові підстанції, метрополітен, порти

Нафтогазова галузь: Компресорні, насосні, розподільчі станції, Платформи та термінали
